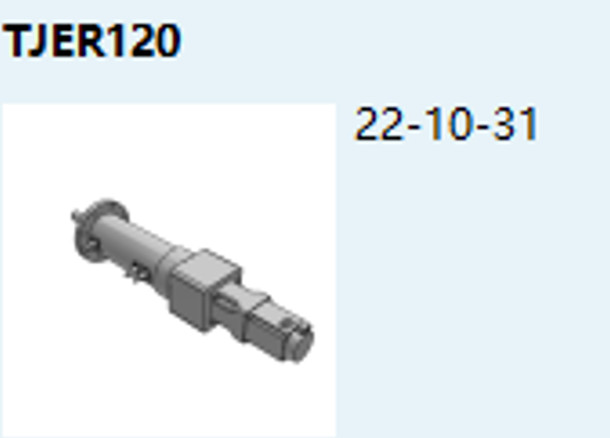

TJER120 حل التحكم في الحركة الكهربائية خطية / طي
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | TJ |
| إصدار الشهادات | ISO9001:2015,CE |
| رقم الموديل | تي جيه إي آر 120 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| تفاصيل التغليف | التعبئة الخارجية: كرتون أو صندوق غير خشبي؛ تعبئة الوسادة: رغوة EPE |
| وقت التسليم | 3-4 أسابيع |
| شروط الدفع | T / T ، دفع 30٪ مقدما ، 70٪ قبل التسليم |
| القدرة على العرض | 800 قطعة شهريا |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الاسم | تي جيه إي آر 120 | المواد | الألومنيوم |
|---|---|---|---|
| اللون | قياسي ، أزرق داكن وفضي ، يمكن تخصيص الآخرين | السرعة | ما يصل إلى 300mm/s |
| التكرار | ± 0.01 مم | السكتة الدماغية | 50 ~ 3000 ملم |
| قوة الإخراج | ما يصل إلى 100 كيلو نيوتن | نوع اتصال المحرك | خطي / متوازي |
| الداخلية المضادة للدوران | مع / بدون | الرصاص المسمار | 1020ملم |
| نوع اتصال التحميل | ذكر ، أنثى ، U-bolt ، مفصل رأس الكرة ومخصص | ||
| إبراز | TJER120 حل التحكم في الحركة الكهربائي,حل التحكم في الحركة الكهربائي,حل تحكم الحركة الكهربائية الخطية,Foldback Electric motion control solution,Linear Electric motion control solution |
||
منتوج وصف
1.أوهالتشخيص(ب)المبدأ
اسم المنتج سلطانية كهربائية الخدمة رقم الطراز TJER120
المصنع TONGJIN PRECISION لون المنتج كما هو مبين
نوع المنتج يدوي / أوتوماتيكي هل تخصيص قابلة للتخصيص
2تعريف نموذج المنتج
مثال:TJER220 S800 ب R 05 أ م ج 20 05 0 P11 O/C (ن) (ب)
|
TJER220رقم السلسلة
TJER190 TJER220 TJER250 |
S800 السكتة الدماغية
TJER160:50 ~ 1500mm TJER190:50 ~ 2000mm TJER220:50 ~ 2500mm TJER250:50~3000mm |
بنوع المسمار
ب: المسمار الكروي ج: المسمار المتحرك |
|
رمكافحة الدوران
T:بدون |
05رصاص المسمار TJER190:1020ملم TJER220:1020ملم TJER250:1020ملم |
أنوع تركيب المحرك ب: بالتوازي |
|
منوع تركيب الأسطوانة
M1:تثبيت جانب مزدوج M2:تثبيت الدوران الجانبي M3:تثبيت الشريط الأمامي M4:تثبيت الجهاز الخلفي M5:تثبيت المفتاح الخلفي M6:تثبيت العمود الخلفي MX: مخصص
|
جالحمولةجالتوصيلالنوع
C1: الذكر C2: الإناث C3: U-bolt C4:مفصل رأس الكرة CX: مخصص |
20القوة
01100 واط 02200 واط 04400 واط 08:750W 101000 واط 202000 واط 303000 واط |
|
05 نسبة التخفيض
05خمسة إلى واحد 10عشرة إلى واحد 20عشرون إلى واحد |
2عددأوهf(ل)تقليدSالساحرات
(المعيار الافتراضي هو عادة مفتاح NPN مفتوح) |
O/Cمفاتيح الحد
O: مفتوح بشكل طبيعي ج: عادة قريبة
|
|
(ن) (ب)نوع الكشف
N:NPN P:PNP |
(مارك)
1من أجل ضمان ضربة فعالة، تحتاج إلى حجز مساحة 5 ملم في الطرفين.
2لا يمكن تركيب جهاز الاستشعار على نفس الجانب من المحرك عندما يتم تركيب المحرك بالتوازي.
3. عزم الدفع الكهربائي للأسطوانة الخدمية
| مواصفات المسمار | 4005 | |||||||||
|
الطاقة القياسية للمحرك KW |
0.75 | 1 | 1.5 | |||||||
|
عزم دوران محرك N·m |
2.39 | 3.18 | 4.77 | |||||||
|
سرعة المحرك الاسمية r/min |
3000 | 3000 | 3000 | |||||||
| نسبة التخفيض | 3 | 5 | 7 | 10 | 3 | 5 | 3 | |||
|
الدفع القياسي للمحرك kN |
8.1 | 13.51 | 18.91 | 27.02 | 10.78 | 17.97 | 16.18 | |||
|
السرعة القياسية للمحرك mm/s |
83 | 50 | 36 | 25 | 83 | 50 | 83 | |||
|
دقة تحديد المواقع المتكررة في الملم |
±0.01/±0.02 | |||||||||
|
الحد الأقصى للسفر الفعّال في ملم |
1800 | |||||||||
|
أقصى قوة دفع الحمل kN |
40 | |||||||||
|
السرعة القصوى للتوسع mm/s |
500 | |||||||||
|
مفتاح مغناطيسي |
IME18-08BNSZW2S ((فتحة بشكل طبيعي) IME18-08BNOZW2S ((بصورة طبيعية قريبة) |
NPN طول الخط 2M |
||||||||
|
IME18-08BPSZW2S ((فتحة بشكل طبيعي) IME18-08BPOZW2S ((بصورة طبيعية قريب) |
PNP طول الخط 2M |
|||||||||
| مواصفات المسمار | 4010 | |||||||||||||||||||||||||
|
الطاقة القياسية للمحرك KW |
0.75 | 1 | 1.5 | 2 | 3 | 5 | ||||||||||||||||||||
|
عزم دوران محرك N·m |
2.39 | 3.18 | 4.77 | 6.37 | 9.55 | 15.8 | ||||||||||||||||||||
|
سرعة المحرك الاسمية r/min |
3000 | 3000 | 3000 | 3000 | 3000 | 3000 | ||||||||||||||||||||
| نسبة التخفيض | 3 | 5 | 7 | 10 | 3 | 5 | 7 | 10 | 3 | 7 | 5 | 10 | 3 | 5 | 7 | 10 | 3 | 5 | 7 | 10 | 3 | 5 | 7 | |||
|
الدفع القياسي للمحرك kN |
4.05 | 6.75 | 9.46 | 13.51 | 5.39 | 8.99 | 12.58 | 17.97 | 8.09 | 13.48 | 18.87 | 26.96 | 10.08 | 18 | 25.2 | 36 | 16.19 | 26.99 | 37.78 | 40 | 26.96 | 40 | 40 | |||
|
السرعة القياسية للمحرك mm/s |
167 | 100 | 71 | 50 | 167 | 100 | 71 | 50 | 167 | 100 | 71 | 50 | 167 | 100 | 71 | 100 | 167 | 100 | 71 | 50 | 167 | 100 | 71 | |||
|
دقة تحديد المواقع المتكررة في الملم |
±0.01/±0.02 | |||||||||||||||||||||||||
|
الحد الأقصى للسفر الفعّال في ملم |
1800 | |||||||||||||||||||||||||
|
أقصى قوة دفع الحمل kN |
40 | |||||||||||||||||||||||||
|
السرعة القصوى للتوسع mm/s |
500 | |||||||||||||||||||||||||
|
مفتاح مغناطيسي |
IME18-08BNSZW2S ((فتحة بشكل طبيعي) IME18-08BNOZW2S ((بصورة طبيعية قريبة) |
NPN طول الخط 2M |
||||||||||||||||||||||||
|
IME18-08BPSZW2S ((فتحة بشكل طبيعي) IME18-08BPOZW2S ((بصورة طبيعية قريب) |
PNP طول الخط 2M |
|||||||||||||||||||||||||
4التطبيقات
مجالات التطبيق المعدات العسكرية والمعدات التجريبية والترفيهية والمعدات والآلات الغذائية والطبية ومعدات الإنتاج الأخرى.
(1) المعدات العسكرية:الرادار، جهاز صاروخ، منصة تحريك المركبات المدرعة، المعدات الخاصة وغيرها من السفن الحربية والطائرات,دعم الرفع التجريبي، تعديل تصرفات مدفعية الدبابات عالية ومنخفضة الاتجاه، دفع وقود الصواريخ، فتح باب الفرن، الخ
(2) معدات خاصة:خط إنتاج الأتمتة الصناعية، خط التجميع، ناقل نقل اللوجستيات، منصة رفع، التحكم في التحريك، التحكم في الصمامات، معالجة الإحداثيات،المعدات الميكانيكية CT سكين كاما, صناعة الأغذية والطب, أدوات حاسوبية حاسوبية, آلة تعبئة صناعة السيارات, مطبعة إلكترونية للسيارات, أجهزة لف المعدات النسيجيةالموقع.
(3) المعدات التجريبية: منصة محاكاة ، سرير اختبار ، آلة موجة ، معدات اختبار ، إلخ.
هذا النوع مناسب بشكل خاص ل:
صمّاد الخدمة، خط إنتاج تجميع المحرك ويمكنك أيضا شراء برنامج صمّاد الخدمة لدينا معاً.
5لماذا اخترتنا؟
1هيكل مضغوط وأبعاد صغيرة.
2- صلابة عالية، انخفاض الكفاءة والرد السريع.
3موثوقية عالية وعمر تشغيل طويل.
4توفير الطاقة وأقل ضوضاء
5تجميع و استخدام سهل وصيانة بسيطة
6سنة واحدة من ضمان الجودة، خدمة الصيانة مدى الحياة.
