220 فولت هيكل مضغوط أسطوانة كهربائية ميكرو سيرفو لضبط ارتفاع المقعد
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | TJ |
| إصدار الشهادات | ISO9001:2008,CE |
| رقم الموديل | TJE040 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| تفاصيل التغليف | التعبئة الخارجية: كرتون أو غير صندوق خشبي ؛ وسادة التعبئة: رغوة EPE |
| وقت التسليم | 3-4 أسابيع |
| شروط الدفع | T / T ، دفع 30٪ مقدما ، 70٪ قبل التسليم |
| القدرة على العرض | 800 قطعة شهريا |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المواد | الألومنيوم | اللون | قياسي ، أزرق داكن وفضي ، يمكن تخصيص الآخرين |
|---|---|---|---|
| السرعة | ما يصل إلى 200 ملم / ثانية | التكرار | ± 0.01 مم |
| السكتة الدماغية | 50 ~ 200 ملم | قوة الإخراج | ما يصل إلى 0.65 كيلو نيوتن |
| نوع اتصال المحرك | خطي / متوازي | الداخلية المضادة للدوران | مع / بدون |
| الرصاص المسمار | 4 مم | نوع اتصال التحميل | مخصصة |
| إبراز | هيكل مضغوط أسطوانة كهربائية الخدمة,أسطوانة كهربائية 220 فولت,220V Servo Electric Cylinder |
||
منتوج وصف

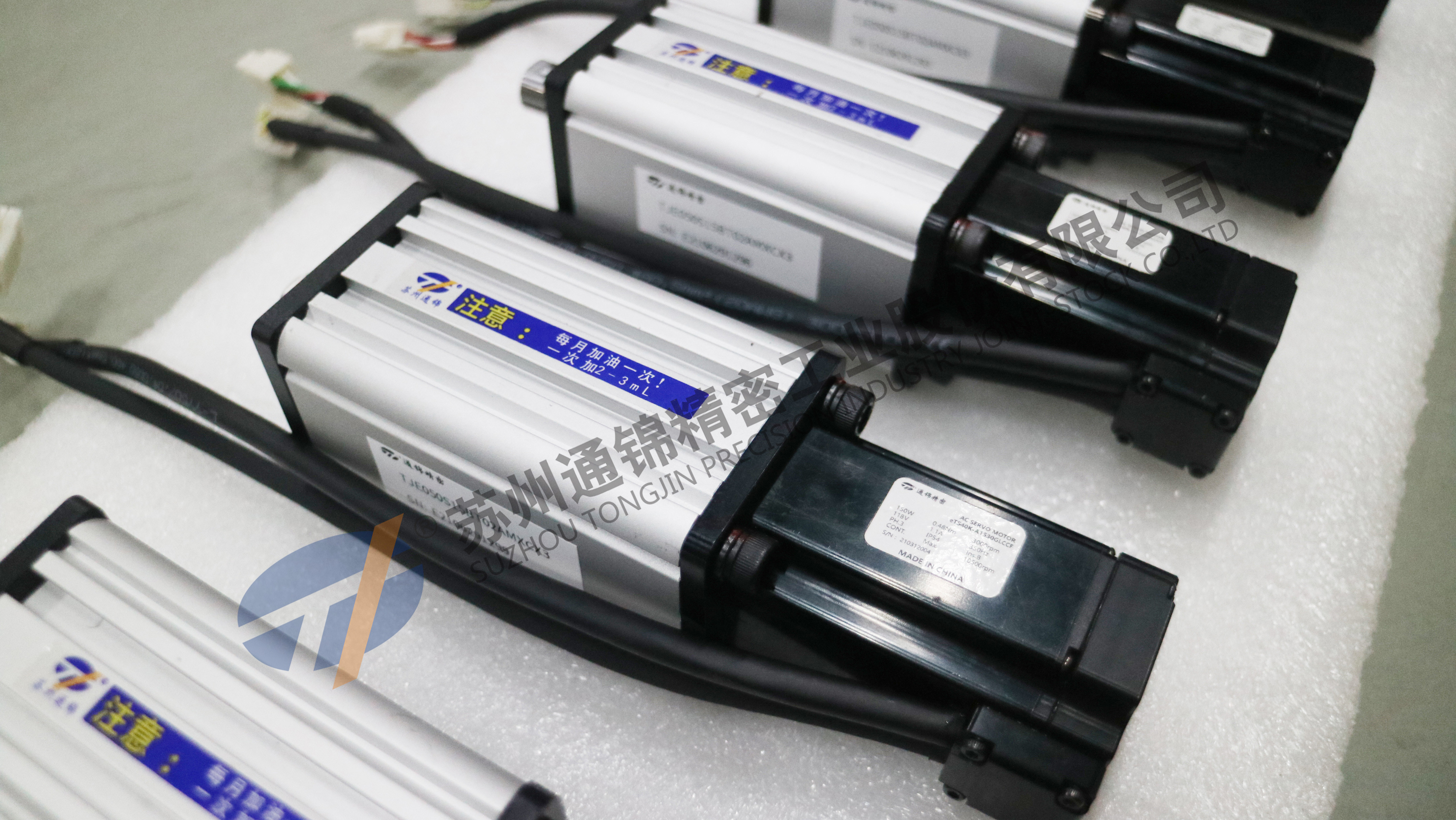

220 فولت هيكل مضغوط أسطوانة كهربائية ميكرو سيرفو لضبط ارتفاع المقعد
1مبدأ العملية
الأسطوانة الكهربائية هي حركة خطية تحول حركة الدوران للمحرك إلى قضيب الدفع من خلال حركة الدوران للمسمار وزوج المسمار.
من خلال استخدام ميزة التحكم في الحلقة المغلقة للمحرك الخدمي ، يمكن تحقيق التحكم الدقيق في الدفع والسرعة والموقف بسهولة ،ويمكن تحقيق البرنامج باستخدام تكنولوجيا تحكم الحركة الحديثة، تكنولوجيا التحكم العددي وتكنولوجيا الحافلات (الشبكة).يمكن أن يدرك التحكم الحركية الدقة أن الأسطوانة والأسطوانة الهيدروليكية القيادة لا يمكن أن تدرك.
2تعريف نموذج المنتج
مثال: TJE075 S100 ب R 05 أ م ج 2 P11 O/C (ن) (ب)
|
TJE075" رقم السلسلة
TJE040:44×44ملم TJE065:64×64mm TJE075:75×75mm TJE095:93×93mm TJE110:111×111mm TJE135:134×134mm |
S100 ◄ السكتة الدماغية الفعالة
TJE040:50-200mm TJE065:50-250mm TJE075:50-600mm TJE095:50-800mm TJE110:50-1000mm TJE135:50-1200mm |
|
نوع المسمار
A: المسمار Acme ب: المسمار الكروي ج: المسمار المتحرك |
Rـ مضاد للدوران
ر: مع T:بدون ((TJE040 دائما بدون هذه الوظيفة)) |
|
05 ✅ الرصاص المسمار
TJE040:4mm TJE065:4، 5، 10، 16، 20 ملم TJE075:4، 5، 10، 20، 40ملم TJE095:4، 5، 6، 8، 10، 25ملم TJE110:56، 8، 10، 20، 32ملم TJE135:10، 20، 50ملم |
نوع تركيب المحرك
ب: بالتوازي |
|
نوع تركيب الأسطوانة
M1:تثبيت جانب مزدوج M2:تثبيت الدوران الجانبي M3:تثبيت الشريط الأمامي M4:تثبيت الجهاز الخلفي M5:تثبيت المفتاح الخلفي M6:تثبيت العمود الخلفي MX: مخصص |
نوع اتصال الحمل
C1: الذكر C2: الإناث C3: U-bolt C4:مفصل رأس الكرة CX: مخصص |
|
عدد مفاتيح الحد
(المعيار الافتراضي هو عادة مفتاح NPN مفتوح) |
مفاتيح الحد O/C
O: مفتوح بشكل طبيعي ج: عادة قريبة |
|
نوع الحاسوب N/P
N:NPN P:PNP |
| حاكم الشبكة + مستشعر القوة |
|
مستشعر القوة:1 4-20mA 2 0-10 فولت حاكم الشبكة: 1 TTL 24V 2 RS422 ((اختلاف 5 فولت) |
|
إذا كان هذا الجزء مفقوداً، فهذا يعني أنه لا يوجد حاكم للشبكة أو جهاز استشعار القوة. P01:فقط مع حاكم الشبكة TTL ((24V) P10:فقط مع حاكم الشبكة 4-20mA |
(مارك)
1) لضمان ضربة فعالة، تحتاج إلى حجز مساحة 5 ملم بين الطرفين.
2) لا يمكن تركيب جهاز الاستشعار على نفس الجانب من المحرك عندما يتم تركيب المحرك بالتوازي.
2عزم الدفع للأسطوانة الكهربائية
جدول اختيار الطاقة
| اتصال المحرك | متوازية (حركة الحزام) | ||||||||
| نسبة التخفيض | 1 | 1.5 | 3 | 5 | |||||
| رصاص المسمار | [م] | 4 | |||||||
| قوة المحرك | [كيلوواط] | 01 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 |
| عزم الدوران المعدل للمحرك | [N.M] | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 |
| سرعة المحرك | [r/min] | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| قوة الاسطوانة | [KN] | 0.45 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 |
| القوة القصوى للأسطوانة | [KN] | 0.65 | |||||||
| سرعة الاسطوانة | [ملم/ثانية] | 0-200 | 0-130 | 0-65 | 0-40 | ||||
| جدول اختيار عزم الدوران والطاقة لسيارة الأدوات الكهربائية من سلسلة TJE040 | |||||||||
| اتصال المحرك | خطي (موجب محرك مباشر) | ||||||||
| نسبة التخفيض | 1 | 1.5 | 3 | 5 | |||||
| رصاص المسمار | [م] | 4 | |||||||
| قوة المحرك | [كيلوواط] | 01 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 |
| عزم الدوران المعدل للمحرك | [N.M] | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 |
| سرعة المحرك | [r/min] | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| قوة الاسطوانة | [KN] | 0.45 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 |
| القوة القصوى للأسطوانة | [KN] | 0.65 | |||||||
| سرعة الاسطوانة | [ملم/ثانية] | 0-200 | 0-130 | 0-65 | 0-40 | ||||
3التطبيقات
★ المعدات العسكرية:الرادار، جهاز صاروخ، منصة تحريك المركبات المدرعة، المعدات الخاصة وغيرها من السفن الحربية والطائرات، فتح، ضبط ارتفاع المقعد، نظام تتبع الأسلحة، المحرك،دعم رفع تجريبي، المدفعية الدبابات عالية وانخفاض الاتجاه ضبط العمل، دفع وقود الصواريخ، فتح باب الفرن، الخ
★ معدات خاصة:خط إنتاج الأتمتة الصناعية، خط التجميع، ناقل الخدمات اللوجستية، منصة الرفع، التحكم في التبديل، التحكم في الصمامات، معالجة الإحداثيات،المعدات الميكانيكية CT سكين كاما, صناعة الأغذية والطب, أدوات حاسوبية حاسوبية, آلة تعبئة صناعة السيارات, مطبعة إلكترونية للسيارات, أجهزة لف المعدات النسيجيةالموقع.
★ المعدات التجريبية: منصة محاكاة، سرير اختبار، آلة موجة، معدات اختبار، الخ.
هذا النوع مناسب بشكل خاص ل:
صناعة الخدمات الغذائية ((مقارنة معالاسطوانة الهيدروليكية والأسطوانة النيوماتيكية انها أكثر نظافة).
4لماذا اخترتنا؟
| 1هيكل مضغوط وأبعاد صغيرة. |
| 2صلابة عالية، انخفاض الكفاءة والرد السريع. |
| 3موثوقية عالية وعمر تشغيل طويل. |
| 4توفير الطاقة وأقل ضوضاء |
| 5تجميع و استخدام مريح، صيانة بسيطة |
| 6سنة واحدة من ضمان الجودة، خدمة الصيانة مدى الحياة. |
