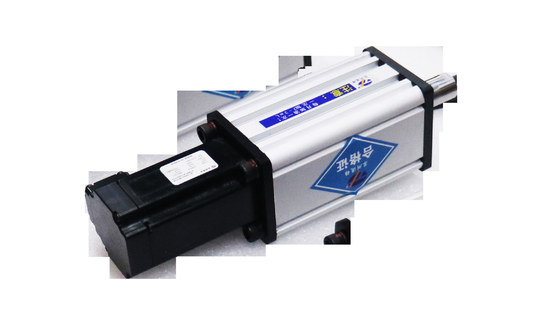

50~1200mm الاتصال المباشر/الربط الحزام سيرفو الأسطوانة الكهربائية، مواد سبيكة الألومنيوم جميلة وخفيفة
| Place of Origin | China |
|---|---|
| اسم العلامة التجارية | TJ |
| إصدار الشهادات | ISO9001:2008,CE |
| Model Number | TJE135 |
| Minimum Order Quantity | 1 pcs |
| الأسعار | negotiable |
| Packaging Details | external packing:carton or non wooden box;cushion packing:EPE foam |
| Delivery Time | 3-4 weeks |
| Payment Terms | T/T,30% payment in advance,70% before delivery |
| Supply Ability | 800 pcs per month |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المواد | الألومنيوم | اللون | قياسي ، أزرق داكن وفضي ، يمكن تخصيص الآخرين |
|---|---|---|---|
| السرعة | تصل إلى 500 مم / ثانية | التكرار | ± 0.01 مم |
| السكتة الدماغية | 50 ~ 1200 ملم | قوة الإخراج | يصل إلى 50 كيلو نيوتن |
| نوع اتصال المحرك | خطي / متوازي | الداخلية المضادة للدوران | مع / بدون |
| الرصاص المسمار | 10،20،50 ملم | نوع اتصال التحميل | ذكر ، أنثى ، U-bolt ، مفصل رأس الكرة ومخصص |
| إبراز | electric cylinder actuators,electric cylinder linear actuator,electric cylinder linear actuator |
||
منتوج وصف
1تعريف نموذج المنتج
الصور
مثال: TJE075 S100 ب R 05 أ م ج 2 P11 O/C (ن) (ب)
|
TJE075" رقم السلسلة
TJE040:44×44ملم TJE065:64×64mm TJE075:75×75mm TJE095:93×93mm TJE110:111×111mm TJE135:134×134mm |
S100 ◄ السكتة الدماغية الفعالة
TJE040:50-200mm TJE065:50-250mm TJE075:50-600mm TJE095:50-800mm TJE110:50-1000mm TJE135:50-1200mm |
|
نوع المسمار
A: المسمار Acme ب: المسمار الكروي ج: المسمار المتحرك |
Rـ مضاد للدوران
ر: مع T:بدون ((TJE040 دائما بدون هذه الوظيفة)) |
|
05 ✅ الرصاص المسمار
TJE040:4mm TJE065:4، 5، 10، 16، 20 ملم TJE075:4، 5، 10، 20، 40ملم TJE095:4، 5، 6، 8، 10، 25ملم TJE110:56، 8، 10، 20، 32ملم TJE135:10، 20، 50ملم |
نوع تركيب المحرك
ب: بالتوازي |
|
نوع تركيب الأسطوانة
M1:تثبيت جانب مزدوج M2:تثبيت الدوران الجانبي M3:تثبيت الشريط الأمامي M4:تثبيت الجهاز الخلفي M5:تثبيت المفتاح الخلفي M6:تثبيت العمود الخلفي MX: مخصص |
نوع اتصال الحمل
C1: الذكر C2: الإناث C3: U-bolt C4:مفصل رأس الكرة CX: مخصص |
|
عدد مفاتيح الحد
(المعيار الافتراضي هو عادة مفتاح NPN مفتوح) |
مفاتيح الحد O/C
O: مفتوح بشكل طبيعي ج: عادة قريبة |
|
نوع الحاسوب N/P
N:NPN P:PNP |
| حاكم الشبكة + مستشعر القوة |
|
مستشعر القوة:1 4-20mA 2 0-10 فولت حاكم الشبكة: 1 TTL 24V 2 RS422 ((اختلاف 5 فولت) |
|
إذا كان هذا الجزء مفقوداً، فهذا يعني أنه لا يوجد حاكم للشبكة أو جهاز استشعار القوة. P01:فقط مع حاكم الشبكة TTL ((24V) P10:فقط مع حاكم الشبكة 4-20mA |
مارك:
1)من أجل ضمان ضربة فعالة، يجب أن يتم حجز مساحة 5 ملم بين الطرفين.
2) لا يمكن تركيب جهاز الاستشعار على نفس الجانب من المحرك عندما يتم تركيب المحرك بالتوازي.
2إرشادات اختيار الأسطوانة الكهربائية
الجداول
3قائمة الأجزاء الطرفية
| الاسم | التفسير |
| 1- HNC/CRHNC جزء تركيب القدم | عندما يتم تركيب المحرك بالتوازي، يستخدم هذا الجزء لتثبيت المحامل وأغلفة نهاية الجهاز المقلص. |
| 2- FNC/CRFNG جزء تركيب اللحاء | عندما يتم تركيب المحرك بالتوازي، يستخدم هذا الجزء لتثبيت المحامل وأغلفة نهاية الجهاز المقلص. |
| 3- ZNCF/CRZNG جزء تركيب Trunnion | عندما يتم تركيب المحرك بالتوازي، يستخدم هذا الجزء لتثبيت المحامل وأغلفة نهاية الجهاز المقلص. |
| 4- LNZG/CRLNZG محمل الدرج | لـ trunnion مثبتة على كتلة الاسطوانة |
| 5- SNC محمل شق مزدوج | للمحرك مثبت بالتوازي |
| 6- LSNG محمل شق المفصل الكروي | للمحرك مثبت بالتوازي، مع محمل كروي. |
| 7- LSNSG محمل شق المفصل الكروي | للمحرك مثبت بالتوازي، مع محمل كروي، التوليد لحام. |
| 8- SNCS الجزء المثبت للشق المزدوج | للمحرك مثبت بالتوازي، مع محمل كروي. |
| 9- LBG محمل شق مزدوج | للمحرك مثبت بالتوازي، مع محمل كروي. |
| ج- جزء تركيب مزدوج الشق | للمحرك مثبت بالتوازي |
| aA- جزء تركيب مزدوج الشق | للمحرك مثبت بالتوازي، مع محمل كروي. |
| aB- الجزء المثبت للشق المزدوج | للمحرك مثبت بالتوازي |
| aC- محمل الكليفيس | للمحرك مثبت بالتوازي |
| aD- محمول كليفيس الكروي | للمحرك مثبت بالتوازي، مع محمل كروي. |
| aE- محمل الدرج | ليتم تركيبها في أي موقف من موقف الأسطوانة. إذا تم تركيب المحرك بالتوازي، فإن موقف التثبيت لا يمكن أن يكون بالقرب من المحرك. |
| aF- جزء تركيب القدم | للمحرك المثبت بشكل محوري. |
| aG- محمل المفاصل | مع محمل كروي. |
| aH- فليانج الاتصال | لتعويض الانحراف الشعاعي |
| كلّ- شقّين | لتحريك الاسطوانة في الطائرة |
| bJ- الذات في جزء الاتصال | لتعويض الانحرافات الشعاعية والزاوية. |
| bA- زاوية مستقيمة محملة بالشفرة الكروي | لتحميل المفاصل |
| bB- شق مزدوج | من أجل تركيب الأرجوحة في الأسطوانة |
| bC- وحدة توجيه | منع الأسطوانة من التواء تحت عزم دوران كبير |
| bD - مفاتيح القرب | لاختبار الموقف، يمكن دمجها في فتحة تركيب جهاز الاستشعار. |
| bE- غطاء الفتحة | لمنع دخول الغبار |
| bF- مكونات التثبيت الموازي | للمحرك مثبت بالتوازي |
| bG- مكونات التركيب المحوري | للمحرك المثبت بشكل محوري. |
4التطبيقات
★ المعدات العسكرية:الرادار، جهاز صاروخ، منصة تحريك المركبات المدرعة، المعدات الخاصة وغيرها من السفن الحربية والطائرات، فتح، ضبط ارتفاع المقعد، نظام تتبع الأسلحة، المحرك،دعم رفع تجريبي، المدفعية الدبابات عالية وانخفاض الاتجاه ضبط العمل، دفع وقود الصواريخ، فتح باب الفرن، الخ
★ معدات خاصة:خط إنتاج الأتمتة الصناعية، خط التجميع، ناقل الخدمات اللوجستية، منصة الرفع، التحكم في التبديل، التحكم في الصمامات، معالجة الإحداثيات،المعدات الميكانيكية CT سكين كاما, صناعة الأغذية والطب, أدوات حاسوبية حاسوبية, آلة تعبئة صناعة السيارات, مطبعة إلكترونية للسيارات, أجهزة لف المعدات النسيجيةالموقع.
★ المعدات التجريبية: منصة محاكاة، سرير اختبار، آلة موجة، معدات اختبار، الخ.
هذا النوع مناسب بشكل خاص ل:
صمّام الخدمة، خط إنتاج تجميع المحرك ويمكنك أيضا شراء برنامج صمّام الخدمة لدينا معاً.
