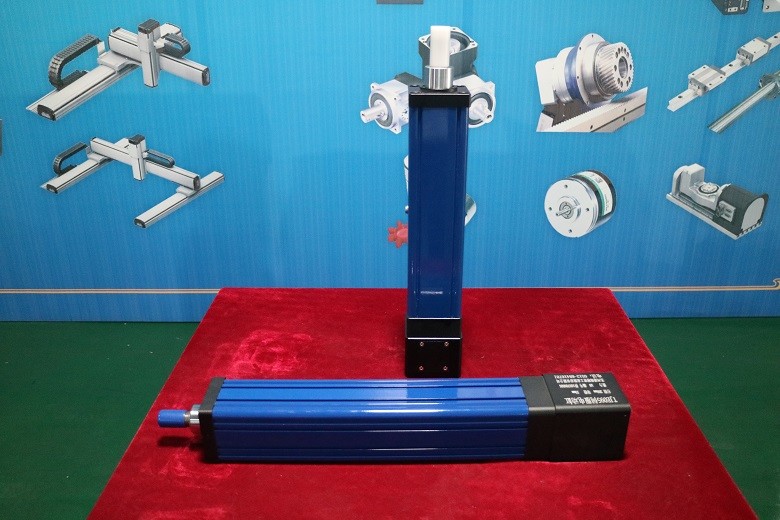

طويلة الخطي الكهربائية الخطي المحرك ، صغير 220 فولت خطي المحرك عالية الطاقة

مكان المنشأ الصين
اسم العلامة التجارية TJ
إصدار الشهادات ISO9001:2008,CE
رقم الموديل TJE095
الحد الأدنى لكمية أجهزة الكمبيوتر 1
الأسعار negotiable
تفاصيل التغليف التعبئة الخارجية: كرتون أو غير صندوق خشبي ؛ وسادة التعبئة: epe رغوة
وقت التسليم 3-4 أسابيع
شروط الدفع تي / تي ، دفع 30 ٪ مقدما ، 70 ٪ قبل التسليم
القدرة على العرض 800 pcs لكلّ شهر

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
مواد الألومنيوم اللون قياسي ، أزرق داكن وفضي ، يمكن تخصيص الآخرين
سرعة تصل إلى 625 ملم / ثانية التكرار ± 0.01 مم
السكتة الدماغية 50 ~ 800 ملم قوة الإخراج يصل إلى 10 كيلو نيوتن
نوع اتصال المحرك خطي / متوازي الداخلية المضادة للدوران مع / بدون
برغي الرصاص 4 ، 5 ، 6 ، 8 ، 10 ، 25 ملم نوع اتصال الحمل ذكر ، أنثى ، U-bolt ، مفصل رأس كروي ومخصص
تسليط الضوء

نظام الأسطوانة الهيدروليكية الكهربائية

,

المحركات الكهربائية الخطية

,

المحرك الخطي الكهربائي 220 فولت

اترك رسالة
منتوج وصف

1. ما هو محرك سيرفو الخطي؟

(1) ويسمى أيضا اسطوانة كهربائية مؤازرة ، وهو نوع من المحرك الذي يحقق الحركة الترددية الخطية من خلال المسمار. إنه يحول حركة دوران المحرك المؤازر إلى حركة خطية.

(2) المحرك الخطي المؤازر يمكنه تحويل المزايا المثلى للمحركات المؤازرة (التحكم الدقيق بالسرعة الدورانية ، التحكم الدقيق في عدد الدوران والتحكم الدقيق بعزم الدوران) إلى التحكم الدقيق بالسرعة ، التحكم الدقيق بالموضع والتحكم الدقيق في الدفع.

(3) كمنتج نقل جديد موفر للطاقة ، فإن الاسطوانة الكهربائية لديها المزيد من المزايا في استخدام الطاقة والتحكم في التلوث.

2. أنواع البناء

(1) خطي: ​​توصيل المحرك والكرة اللولبية مباشرة عن طريق اقتران ، مع دقة أفضل

(2) موازية: باستخدام حزام متزامن والعتاد والعتاد لتوصيل السيارات والمسمار ، هو أكثر ملاءمة ومرونة لتحميل

3. محرك سيرفو اسطوانة كهربائي عزم الدوران

وجدول اختيار السلطة

اتصال المحرك الموازي (حملة الحزام)
نسبة الانخفاض 1 1.5 3 5 10
برغي الرصاص [مم] 4
قوة المحرك [KW] 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5
محرك تقييمه عزم الدوران [NM] 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77
سرعة المحرك تقييمه [ص / دقيقة] 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000
قوة الاسطوانة المقيمة [KN] 3.53 4.42 6.61 5.29 6.63 9.91 10.58 10 10 10 10 10 10 10 10
اسطوانة ماكس. فرض [KN] 10
سرعة الاسطوانة [ملم / ثانية] 0-200 0-130

0-65

0-40 0-20

اتصال المحرك خطي (محرك مباشر متصل)
نسبة الانخفاض 1 1.5 3 5 10
برغي الرصاص [مم] 4
قوة المحرك [KW] 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5
محرك تقييمه عزم الدوران [NM] 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77
سرعة المحرك تقييمه [ص / دقيقة] 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000
قوة الاسطوانة المقيمة [KN] 3.53 4.42 6.61 10.58 10 10 10 10 10 10 10 10
اسطوانة ماكس. فرض [KN] 10
سرعة الاسطوانة [ملم / ثانية] 0-200

0-65

0-40 0-20

اتصال المحرك الموازي (حملة الحزام)
نسبة الانخفاض 1 1.5 3 5 10
برغي الرصاص [مم] 5
قوة المحرك [KW] 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5
محرك تقييمه عزم الدوران [NM] 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77
سرعة المحرك تقييمه [ص / دقيقة] 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000
قوة الاسطوانة المقيمة [KN] 2.82 3.54 5.28 4.23 5.38 7.92 8.47 10.61 10 10 10 10 10 10 10
اسطوانة ماكس. فرض [KN] 10
سرعة الاسطوانة [ملم / ثانية] 0-250 0-165

0-80

0-50 0-25

اتصال المحرك خطي (محرك مباشر متصل)
نسبة الانخفاض 1 1.5 3 5 10
برغي الرصاص [مم] 5
قوة المحرك [KW] 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5
محرك تقييمه عزم الدوران [NM] 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77
سرعة المحرك تقييمه [ص / دقيقة] 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000
قوة الاسطوانة المقيمة [KN] 2.82 3.54 5.28 8.47 10.61 10 10 10 10 10 10 10
اسطوانة ماكس. فرض [KN] 10
سرعة الاسطوانة [ملم / ثانية] 0-250

0-80

0-50 0-25

اتصال المحرك الموازي (حملة الحزام)
نسبة الانخفاض 1 1.5 3 5 10
برغي الرصاص [مم] 6
قوة المحرك [KW] 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5
محرك تقييمه عزم الدوران [NM] 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77
سرعة المحرك تقييمه [ص / دقيقة] 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000
قوة الاسطوانة المقيمة [KN] 2.35 2.94 4.4 3.53 4.41 6.6 7.06 8.82 10 10 10 10 10 10 10
اسطوانة ماكس. فرض [KN] 10
سرعة الاسطوانة [ملم / ثانية] 0-300 0-200

0-100

0-60 0-30

اتصال المحرك خطي (محرك مباشر متصل)
نسبة الانخفاض 1 1.5 3 5 10
برغي الرصاص [مم] 6
قوة المحرك [KW] 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5
محرك تقييمه عزم الدوران [NM] 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77
سرعة المحرك تقييمه [ص / دقيقة] 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000
قوة الاسطوانة المقيمة [KN] 2.35 2.94 4.4 7.06 8.82 10 10 10 10 10 10 10
اسطوانة ماكس. فرض [KN] 10
سرعة الاسطوانة [ملم / ثانية] 0-300

0-100

0-60 0-30

اتصال المحرك الموازي (حملة الحزام)
نسبة الانخفاض 1 1.5 3 5 10
برغي الرصاص [مم] 8
قوة المحرك [KW] 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5
محرك تقييمه عزم الدوران [NM] 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77
سرعة المحرك تقييمه [ص / دقيقة] 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000
قوة الاسطوانة المقيمة [KN] 1.76 2.21 3.30 2.65 3.31 4.96 5.29 6.62 9.91 8.82 10 10 10 10 10
اسطوانة ماكس. فرض [KN] 10
سرعة الاسطوانة [ملم / ثانية] 0-400 0-265

0-130

0-80 0-40

اتصال المحرك خطي (محرك مباشر متصل)
نسبة الانخفاض 1 1.5 3 5 10
برغي الرصاص [مم] 8
قوة المحرك [KW] 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5
محرك تقييمه عزم الدوران [NM] 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77
سرعة المحرك تقييمه [ص / دقيقة] 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000
قوة الاسطوانة المقيمة [KN] 1.76 2.21 3.30 5.29 6.62 9.91 8.82 10 10 10 10 10
اسطوانة ماكس. فرض [KN] 10
سرعة الاسطوانة [ملم / ثانية] 0-400

0-130

0-80 0-40

اتصال المحرك الموازي (حملة الحزام)
نسبة الانخفاض 1 1.5 3 5 10
برغي الرصاص [مم] 10
قوة المحرك [KW] 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5
محرك تقييمه عزم الدوران [NM] 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77
سرعة المحرك تقييمه [ص / دقيقة] 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000
قوة الاسطوانة المقيمة [KN] 1.411 1.764 2.519 2.519 2.117 2.646 4.233 5.292 7.557 7.055 8.82 10 10 10 10
اسطوانة ماكس. فرض [KN] 10
سرعة الاسطوانة [ملم / ثانية] 0-500 0-330

0-165

0-100 0-50

اتصال المحرك خطي (محرك مباشر متصل)
نسبة الانخفاض 1 1.5 3 5 10
برغي الرصاص [مم] 10
قوة المحرك [KW] 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5
محرك تقييمه عزم الدوران [NM] 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77
سرعة المحرك تقييمه [ص / دقيقة] 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000
قوة الاسطوانة المقيمة [KN] 1.411 1.764 2.519 4.233 5.292 7.557 7.055 8.82 10 10 10 10
اسطوانة ماكس. فرض [KN] 10
سرعة الاسطوانة [ملم / ثانية] 0-500

0-165

0-100 0-50

اتصال المحرك الموازي (حملة الحزام)
نسبة الانخفاض 1 1.5 3 5 10
برغي الرصاص [مم] 25
قوة المحرك [KW] 0.8 1 1.5 0.8 1 1.5 0.4 0.8 1.5 0.4 0.8 1.5 0.4 0.8 1.5
محرك تقييمه عزم الدوران [NM] 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77
سرعة المحرك تقييمه [ص / دقيقة] 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000
قوة الاسطوانة المقيمة [KN] 0.57 0.71 1.06 0.85 1.06 1.59 1.70 2.12 3.17 2.84 3.53 5.29 5.68 7.06 10.58
اسطوانة ماكس. فرض [KN] 10
سرعة الاسطوانة [ملم / ثانية] 0-625 0-625

0-415

0-250 0-125

اتصال المحرك خطي (محرك مباشر متصل)
نسبة الانخفاض 1 1.5 3 5 10
برغي الرصاص [مم] 10
قوة المحرك [KW] 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5 0.8 1 1.5
محرك تقييمه عزم الدوران [NM] 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77 2.55 3.19 4.77
سرعة المحرك تقييمه [ص / دقيقة] 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000
قوة الاسطوانة المقيمة [KN] 0.57 0.71 1.06 1.70 2.12 3.17 2.84 3.53 5.29 5.68 7.06 10.58
اسطوانة ماكس. فرض [KN] 10
سرعة الاسطوانة [ملم / ثانية] 0-625

0-415

0-250 0-125


4. التطبيقات

(1) المعدات العسكرية: الرادار ، نصب الصواريخ ، منصة تأرجح العربات المدرعة ، المعدات الخاصة وغيرها من السفن الحربية وفتحات الطائرات ، الفتح ، تعديل ارتفاع المقعد ، نظام تعقب الأسلحة ، المحرك ، دعم الرفع التجريبي ، تعديل المدفعية للدبابات العالية والمنخفضة ، دفع وقود الصواريخ ، وفتح باب الفرن ، إلخ.

(2) المعدات الخاصة: خط إنتاج الأتمتة الصناعية ، خط التجميع ، النقل اللوجستي ، منصة الرفع ، التحكم في الإزاحة ، التحكم بالصمام ، تنسيق المناول ، المعدات الميكانيكية CT Kama knife ، صناعة الأغذية والأدوية ، أدوات آلة CNC ، آلة التغليف الصناعية ، السيارات الإلكترونية الصحافة ، ومعدات النسيج فهرسة آلة لف ، والتحكم في موقع يموت ، لقط ، الحفر ، وتحديد المواقع.

(3) المعدات التجريبية: منصة المحاكاة ، سرير الاختبار ، آلة الموجة ، معدات الاختبار إلخ.

هذا النوع مناسب بشكل خاص لـ:

(1) الاعوجاج آلة الحياكة ، السرعة و الإستجابة السريعة

(2) الضغط المؤازر ، خط إنتاج تجميع المحرك ، ويمكنك أيضا شراء برنامجنا المضغوط المؤازر معا.
